Le barriere fotoelettriche per ascensori rappresentano da molti anni la tecnologia consolidata per proteggere i passeggeri dagli impatti delle porte. Alcune tecnologie possono ulteriormente migliorare la sicurezza dei passeggeri e ridurre significativamente il rischio di danni dovuti agli urti delle porte.
Come aumentano la sicurezza delle porte dell’ascensore le barriere fotoelettriche 2D e 3D?
La maggior parte delle barriere fotoelettriche fornisce una zona di rilevamento bidimensionale. Ciò significa che il rilevamento è possibile solo una volta che un oggetto si trova tra i bordi delle porte dell’ascensore. Per migliorare questo aspetto, una scelta adeguata sarebbe una zona di rilevamento tridimensionale che può rilevare verso l’esterno nel corridoio. Questo fornisce segnali anticipati alle porte dell’ascensore quando si avvicina un oggetto, aumentando quindi la sicurezza dell’ascensore e riducendo il potenziale impatto sulle porte.
Alcuni dispositivi utilizzano un sensore aggiuntivo per creare il rilevamento 3D, che spesso è montato nel traverso, aumentando così il tempo di installazione. Le barriere fotoelettriche in cui il rilevamento 3D è creato dalla barriera stessa senza la necessità di un terzo sensore sono le più comode da installare. Offrono anche il vantaggio aggiuntivo di garantire che la proiezione 3D sia correlata alla separazione delle porte. Man mano che le porte si avvicinano, la zona di rilevamento 3D viene ridotta rispetto al rischio di collisione delle porte e di solito viene completamente disattivata negli ultimi 20 cm circa di chiusura delle porte.
I detector 3D offrono benefici potenziali in molte installazioni ma sono particolarmente rilevanti nelle aree pubbliche ad alto traffico; dove i passeggeri possono correre per prendere l’ascensore, fare la fila per entrare nella cabina dell’ascensore o spingere oggetti ingombranti come carrelli.
Quali altre opzioni di sicurezza sono disponibili per i bordi delle porte?
MEMCO by AVIRE ha fatto un ulteriore passo avanti per integrare la protezione offerta dai dispositivi di sicurezza convenzionali per ascensori installando LED colorati lungo tutta la lunghezza di ogni tenda luminosa. Quando installati dinamicamente (montati sulle porte della cabina), queste luci sono visibili come strisce lungo il bordo mobile di ciascuna porta dell’ascensore. In normale funzionamento, i LED lampeggiano in verde mentre le porte si stanno aprendo, diventano verdi fissi mentre le porte sono completamente aperte e lampeggiano in rosso mentre le porte si stanno chiudendo.
L’intenzione originale del design di Panachrome+ era di migliorare la sicurezza per le persone con disabilità visive o motorie. La visibilità del bordo illuminato delle porte aumenta la sicurezza dell’ascensore facilitando ai passeggeri la determinazione del suo stato. I segnali visivi possono anche essere migliorati con segnali vocali udibili. Le “porte parlanti” che avvertono della chiusura delle porte sono alimentate da dispositivi integrati chiamati annunciatrici vocali.
I segnali visivi e uditivi, combinati con il rilevamento 3D, riducono le possibilità di danni alle porte, il che è di fondamentale importanza dove oggetti lenti, pesanti o grandi entrano frequentemente nelle cabine degli ascensori.
Esempi includono letti spinti negli ascensori degli ospedali, carrelli della spesa negli ascensori dei centri commerciali e carrelli per bagagli negli aeroporti o negli ascensori degli hotel. In queste circostanze, indicazioni evidenti del movimento del bordo delle porte danno avvisi anticipati della chiusura delle porte dell’ascensore e possono aumentare il tempo che un passeggero ha per reagire ed evitare un impatto dalle porte degli ascensori in chiusura.
Quale tenda luminosa è la migliore per le tue esigenze?
Quando si sceglie una tenda luminosa adatta per l’applicazione di sicurezza delle porte dell’ascensore, è importante considerare diversi fattori prima di prendere una decisione. Il numero di diodi, il numero di raggi e il tempo di risposta giocano tutti un ruolo nel determinare le prestazioni relative di un particolare rilevatore, e nessuna caratteristica dovrebbe essere valutata isolatamente. Approfondiamo un po’ come funzionano ciascuna di queste caratteristiche.
Numero di diodi
La caratteristica più importante di una tenda luminosa è il numero di diodi che contiene. Questo numero è correlato al bersaglio più piccolo che può essere rilevato, in particolare ai bordi del rilevatore. Più diodi ci sono, migliore è la copertura.
Numero di raggi
Quando implementati correttamente, i raggi diagonali migliorano la capacità di rilevamento di oggetti più piccoli. Utilizzando uno schema a incrocio con quattro o cinque scansioni per diodo, è possibile rilevare facilmente oggetti di 12mm (come il dito di un bambino) praticamente ovunque tra i rilevatori, eccetto ai bordi del rilevatore.
Tuttavia, il numero dichiarato di raggi è disponibile solo a distanze ampie e i raggi a volte hanno una sensibilità così scarsa da essere praticamente inutili. Aumentare ulteriormente il numero di raggi (tre su e tre giù) non migliorerà le prestazioni. Attenzione: il numero di raggi può essere utilizzato come stratagemma di marketing per dimostrare prestazioni superiori.
Velocità di scansione
Alcuni produttori di tende luminose affermano che i sistemi di raggi diagonali sfalsati e le scansioni più rapide offrono vantaggi prestazionali rispetto alla tecnologia concorrente. In realtà , non è così.
Immaginiamo due rilevatori che utilizzano lo stesso metodo di scansione diagonale, fino alla chiusura delle porte. Il rilevatore A ha 32 diodi mentre il rilevatore B ne ha 24.
Quando le porte sono a circa 600mm o più di distanza, il rilevatore A passa a uno schema a due raggi su e giù, fornendo quattro scansioni per diodo. Questo aumenta notevolmente la densità dello schema dei raggi.

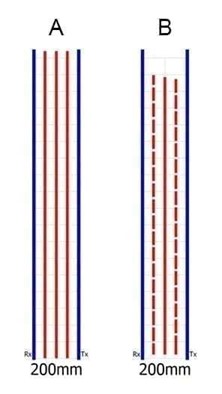

Il bersaglio da 50mm è utilizzato come punto di riferimento per i test dei rilevatori. Le scansioni seguenti confrontano le prestazioni con un bersaglio da 50mm per i rilevatori A e B. Una linea rossa continua indica un rilevamento completo, mentre una linea tratteggiata mostra le aree in cui i bersagli non vengono rilevati. Come si può vedere, ci sono molte lacune per il rilevatore B, ma nessuna per il rilevatore A.
Il rilevatore B è particolarmente debole quando le porte sono vicine alla chiusura: ha una sensibilità molto scarsa a breve distanza con un bersaglio relativamente grande.

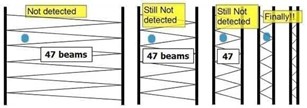

L’impatto di queste ampie lacune può indirettamente estendere il tempo di risposta del rilevatore a diversi secondi. Le porte dovranno muoversi per una distanza considerevole prima che un oggetto, come una mano, venga rilevato. Il rilevatore B può eseguire la scansione molto rapidamente, ma ciò è inutile se non riesce a rilevare la mano di una persona per diversi secondi.
Tempo di risposta
Il tempo di risposta di un rilevatore è un fattore secondario. Non è mai stato considerato importante ridurre il tempo di risposta né nella fase di progettazione né in quella di specificazione, poiché non è critico per le prestazioni del rilevatore.
Le porte degli ascensori viaggiano a velocità lente per evitare danni fisici ai passeggeri o alle attrezzature. I rilevatori sono montati tra le porte interne ed esterne. La profondità delle porte (dal davanti al retro) significa che ci sono diversi centimetri di spazio non protetto.
Le porte che si chiudono relativamente rapidamente hanno un rischio maggiore di colpire persone o attrezzature (passeggini, sedie a rotelle, carrelli, ecc.). Una velocità di chiusura tipica di una porta dell’ascensore è di 0,5 m/s. Ciò significa che in 100 ms la porta percorrerà solo 5 cm prima che i rilevatori vengano attivati. Le porte stesse hanno inerzia, quindi continueranno a muoversi per una breve distanza anche dopo l’attivazione.
I rilevatori con tempi di scansione o di risposta migliorati hanno pochissimi benefici percepiti dall’utente finale. È improbabile che qualcuno noti la differenza nel movimento della porta tra un rilevatore che può rispondere in 50 ms e uno che ha un tempo di risposta di 100 ms.
I prodotti rilevatori MEMCO solitamente scansionano in circa 1,5 ms per diodo, più un po’ di tempo aggiuntivo alla fine della scansione per l’elaborazione. Ciò significa che un rilevatore standard a 32 diodi avrà una velocità di scansione di circa 70 ms. Questo è il tempo nel caso peggiore. Non appena qualsiasi raggio viene ostruito, l’uscita hardware viene attivata entro pochi millisecondi. Il tempo di risposta medio sarà quindi molto inferiore, dell’ordine di 40 ms.
Il Panachrome+ offre l’opzione aggiuntiva del controller che può essere collegato tramite CANBus per il monitoraggio remoto, offrendo un ulteriore livello di sicurezza e controllo.
Sommario
Come accennato in precedenza, avere tende luminose significa che molto probabilmente avrai un setup conforme. Tuttavia, dato il gran numero di alternative sul mercato dei bordi delle porte degli ascensori, è importante ricordare cosa significa davvero ogni caratteristica e come funziona, per garantire che stai investendo in misure di sicurezza che soddisfino le tue esigenze.
I principali aspetti da considerare quando si sceglie la tecnologia per i bordi delle porte degli ascensori sono:
- Numero di diodi: È la caratteristica più importante di un rilevatore. Un rilevatore a 32 diodi rileverà oggetti più piccoli rispetto a un modello a 24 diodi, e lo farà più rapidamente.
- Numero di raggi: Il numero di raggi in un pattern determina la dimensione più piccola dell’oggetto che può essere rilevato ovunque nel campo.
- Tempo di risposta: È un fattore secondario. Le velocità di chiusura delle porte significano che la differenza tra tempi di risposta di 45 ms e 70 ms ha un effetto trascurabile.
Per ulteriori informazioni sulla nostra soluzione di tende luminose leader di mercato per la sicurezza ottimale degli ascensori, visita la nostra pagina Panachrome+.
